Как соединить оптоволоконный кабель с витой парой

Соединение оптоволокна с витой парой необходимо при формировании сетей, в которых используются кабели различных классов. Ниже рассказываем, как соединить оптику и Ethernet в общую линию.

Характер проблемы

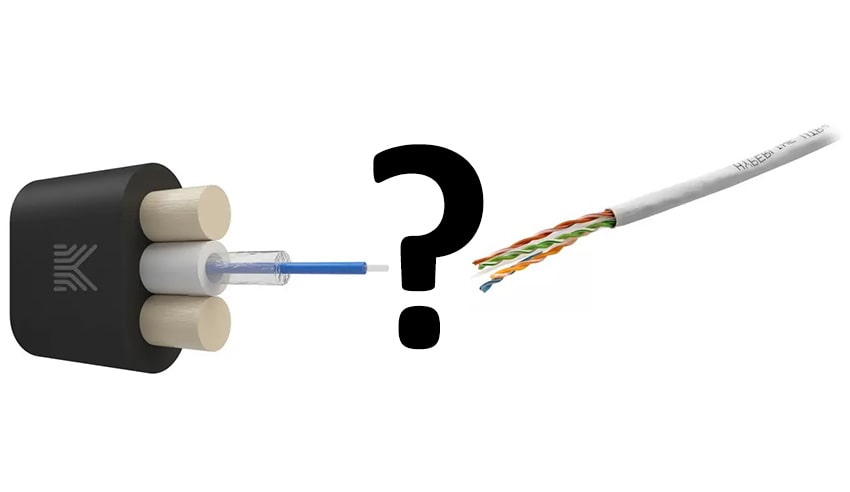

Напрямую соединить оптический кабель с витой парой невозможно. Они разные по структуре, что объясняется алгоритмом передачи сигнала. В первом случае, речь идет о световой волне, во втором – об электрическом импульсе. Пайка, скрутка, сварка – неподходящие способы.

Формирование общей линии из указанных кабелей возможно при решении следующих задач:

1. Надежное механическое соединение, обеспечивающее плотность контакта;
2. Трансформация сигнала. Световая волна не может распространяться по кабелю, центральный проводник которого – медная или омедненная жила. Аналогично, электрический импульс не будет двигаться по стеклянной трубке. Требуется конвертация.

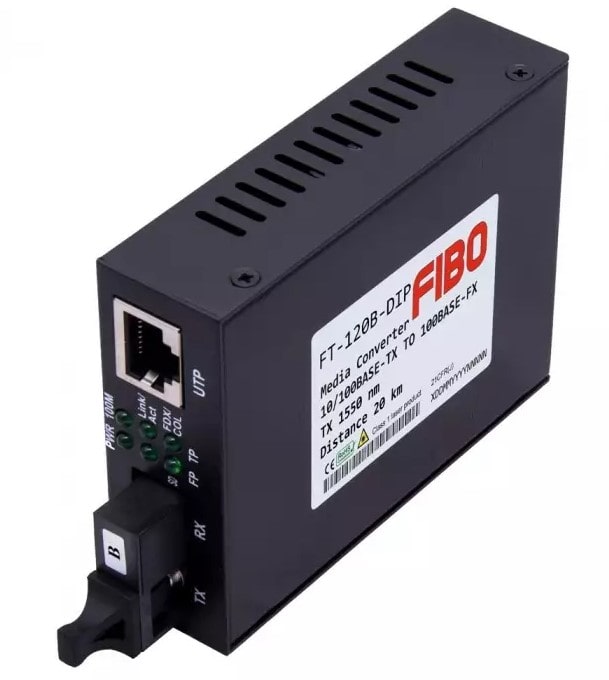

Сопряжение удастся провести при помощи медиаконвертера. Это устройство, обеспечивающее связь между сетевыми сегментами Ethernet 10/100 Base-TX и 1000 Base-FX или подобными. Его основные модули – порты (клиентский и линейный), процессор, преобразующий поступающие сигналы (преобразование световой волны в электрический импульс).

Зачем нужно соединение оптоволокна с витой парой

Необходимость вызвана следующим:

• Формирование протяженного отрезка сети. Длина сегмента Ethernet-провода, как правило, ограничена сотней метров. Увеличение требует значительного усложнения сетевой структуры, установки усилителей, репитеров. Дальность распространения сигнала по оптике – километры;
• Прокладка сетевого сегмента в условиях выраженного электромагнитного излучения. Можно воспользоваться экранированным медным кабелем, но надежнее – оптическим;
• Подключение к оптике оборудования, укомплектованного только портами RJ-45. Это актуально, например, для большинства абонентских устройств: ПК, роутеров, ноутбуков. В дом заводится оптический кабель, подключается к медиаконвертерам, от которых расходятся витые пары по квартирам для подключения Интернета;
• Закладка основы для дальнейшей модернизации системы. По пропускной способности, скорости, устойчивости сигнала к ЭМ-излучению оптическое волокно превосходит медные кабели. Некоторые сетевые сегменты рациональнее сразу делать на ее основе.

Как подключить оптоволоконный кабель к витой паре через медиаконвертер - порядок монтажа

Алгоритм соединения оптики и витой пары при помощи медиаконвертера:

1. Подготовка – отключение питания сопрягаемого сетевого оборудования. Это важное требование электрической безопасности. Обесточивание линии исключает скачки напряжения и другие потенциально опасные явления, способные повредить чувствительную электронику;
2. Подключение SFP-модуля к медиаконвертеру. Важно, чтобы параметры устройств, в первую очередь – длина волны передаваемого светового сигнала, совпадали;
3. Подключение витой пары. Для этого предусмотрен порт и коннекторы RJ-45;
4. Подача питания на сетевые устройства. Большинство медиаконвертеров запитываются через комплектный блок. Если все предыдущие соединения сделаны грамотно – загорятся соответствующие светодиодные индикаторы.

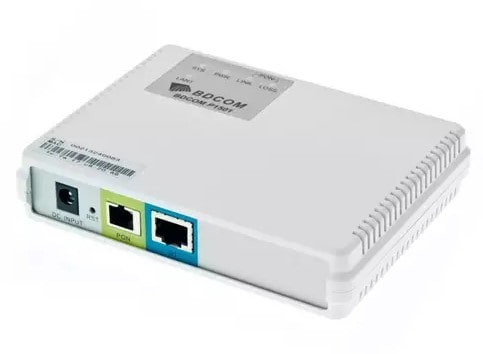

PON-терминалы

Эти специальные устройства распространены в сетях широкополосного доступа. По сути, они выполняют те же функции, что медиаконвертеры, но считаются более технологичными, простыми в эксплуатации. SFP-модуль не требуется, оптика напрямую подключается к линейному порту.

На корпусе PON-терминала предусмотрен один или несколько разъемов RJ-45 для подключения клиентского оборудования (ТВ-приставок, ноутбуков, компьютеров) патч-кордами на основе витой пары. Сетевое оборудование исключает сложности с настройкой, большинство параметров – устанавливаются автоматически.

Вопросы и ответы

1. Возможно ли прямое соединение медных и волоконно-оптических кабелей?

Нет. Они различны по структуре, принципу действия, алгоритмам передачи сигнала.

2. Что такое медиаконвертер?

Это устройство, трансформирующее световой сигнал в электрический, позволяющее провести стыковку оптики и витой пары.

3. Какими классами представлены медиаконвертеры?

Самые крупные категории – неуправляемые и управляемые. Для решения простых задач, подойдет первый тип. Не требуются сложные настройки, все происходит автоматически, сразу после подключения. Управляемые аналоги ориентированы на профессиональное применение, сложнее в настройке, но отличаются расширенным набором функций. Они допускают удаленное управление, мониторинг сети, позволяют администраторам оперативно фиксировать и устранять сбои.

Вывод

Комбинирование витой пары и оптоволокна помогает в создании СКС, сбалансированных по надежности, скорости, цене. Стыковка кабелей, различных по типу, решает проблемы ограничения дальности, затухания электрического импульса, ЭМ-воздействий без серьезных дополнительных расходов.
