Ethernet-кабель, как и другие физические среды передачи сигнала, подвержен старению, износу, повреждениям. Дефекты могут быть поверхностными и внутренними, сопряженными с разрывами токопроводящих жил, приводящих к полной потере связи. Как прозвонить витую пару и обнаружить проблемы - разбираемся в статье.
Что означает прозвонить витую пару
Прозвонка витой пары – процесс обнаружения ошибок монтажа, дефектов, возникших во время эксплуатации кабеля.
Процедура выполняется после протяжки кабеля, чтобы оперативно обнаружить и устранить недочеты, при сбоях сетевого оборудования. К последним относятся обрывы связи, падения скорости, потери пакетов информации.
Когда требуется проверка витой пары на целостность?
Распространены следующие ситуации:
- Завершение прокладки коммутационной линии. Тест покажет, что все манипуляции выполнены грамотно: кабель правильно обжат, не нарушены допустимые радиусы изгибов, механический контакт достаточно плотный.
- Обрывы соединения. Внезапные потери связи, пропадание из сети ранее подключенного оборудования;
- Снижение скорости доступа. Исходная пропускная способность Ethernet-провода сильно снижается, обмен данными – замедляется;
- Потери пакетов. Данные теряются или приходят сильно искаженными. Из-за этого, например, картинка на телевизионной панели IP TV рассыпается на пиксели, отображается с графическими артефактами, делающими просмотр некомфортным или невозможным.
Необходимый инструментарий
Наиболее функциональный прибор для обследования – кабельный анализатор. Он фиксирует все показатели, уровни перекрестных помех, задержки прохождения электрического импульса. Устройство рекомендовано администраторам крупных сетей, специалистам, обслуживающим масштабные абонентские, коммерческие системы. Более доступные решения:

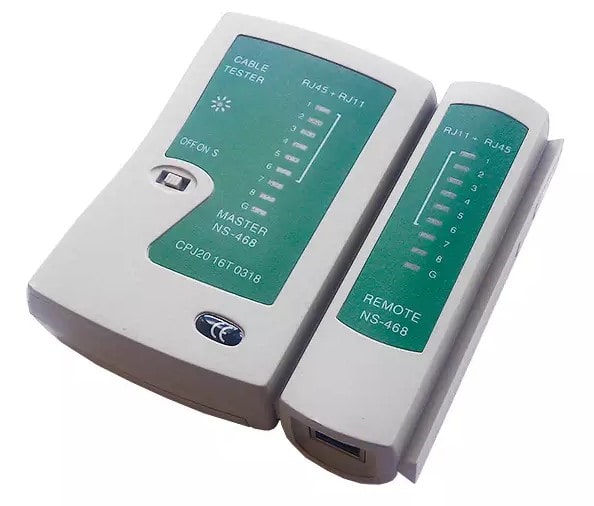

- Тестер. Фиксирует целостность, корректность распределения жил при обжиме, установке коннектора. Эксплуатация проста, при этом, позволяет за пару секунд зафиксировать разрывы и путаницу проводников, короткие замыкания (КЗ). Модели представлены несколькими классами: от простейших (с LED-индикацией) до продвинутых, укомплектованных информативными дисплеями.
- Мультиметр. Прибор для работы не только с сигнальными, но и силовыми кабелями. Фиксирует напряжение, силу тока, сопротивление, помогает в обнаружении коротких замыканий, пробоев изоляции.
- Мегаомметр. Фиксирует дефекты изоляции, в том числе – скрытые.
Перед проверкой провод требует снятия изоляции. Можно воспользоваться остро заточенным ножом, например, канцелярским, но лучше – кримпером. Он упрощает зачистку, исключает повреждения металлических проводников.
Способы тестирования витой пары с инструкциями
1. Осмотр
При отсутствии инструмента можно ограничиться осмотром. Недопустимы заметные повреждения, трещины изоляции, оголения жил, заломы, нарушения области контакта с коннектором. При их наличии кабель лучше заменить – пропускная способность снижается, возникают перебои в передаче данных.

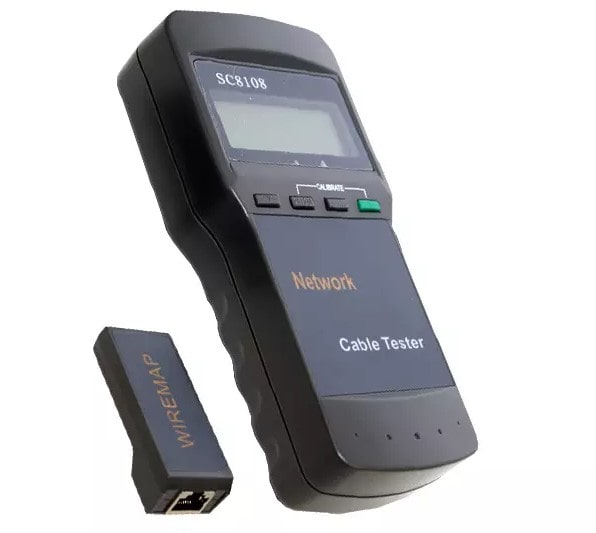

2. Проверка витой пары LAN тестером
Устройство состоит из активного блока со светодиодной индикацией или дисплеем, органами управления и пассивного – для замыкания цепи. Основной модуль требует питания, для чего комплектуется аккумулятором или батарейками.
Алгоритм проверки прост – достаточно подключить провод к портам RJ-45 или RJ-11, выбрать соответствующую программу. Стандартные тестеры помогают зафиксировать обрывы, КЗ, нарушения схемы обжима, продвинутые – локализацию повреждения, работоспособность функции Power-over-Ethernet, передаваемую мощность.
3. Проверка витой пары мультиметром
Алгоритм измерения:
- Перевод устройства в режим замера сопротивления;
- Извлечение тестируемого провода из разъема сетевой платы или другого оборудования;
- Снятие коннектора, оголение металлических проводников. Снимать много изоляции не нужно, достаточно 1-2 см;
- Прикладка щупов к оранжевому и бело-оранжевому проводникам. Нормальный показатель сопротивления – от 1 до 2 Ом;
- Повторение действия для зеленой и бело-зеленой жил. В норме должны быть аналогичные значения;
- Та же манипуляция для оранжевой и зеленой жил. Нормальный показатель – свыше 100 Ом или бесконечность.
Отсутствие сопротивления – признак обрыва. Прибор может отзываться на прозвон не только нулевым значением на ЖК-дисплее, но красным светодиодом или звуковым сигналом – все зависит от модели.
4. Мегаомметр
Его функция – фиксация сопротивления изоляции. Чаще он используется для силовых кабелей, но подходит и для сигнальных. Высокий показатель говорит о целостности изоляции, низкий – на повреждения. Устранить их можно изолентой, но лучше – протянуть новую витую пару.
5. Программная проверка
Доступны платные и бесплатные утилиты. Общий принцип – соединение тестируемым патч-кордом двух активных устройств, ПК или ноутбуков, на которых инсталлировано ПО. Софт многофункционален, позволяет измерить скорость обмена данными, узнать длину коммутационной линии, зафиксировать обрывы и другие дефекты.
Популярные поломки и методы их устранения
Полезно рассмотреть несколько часто встречающихся вариантов:
1. Обрыв провода
Распространенная неисправность – обрыв проводника. Он выражается в полной потере связи. Тестер показывает, что одна или несколько жил потеряли целостность, электрический импульс не проходит. Причины – чрезмерное механическое воздействие, сдавливание, нарушение допустимых радиусов изгибов, естественное старение и разрушение материала. Последняя – особенно актуальна для алюминиевых кабелей, окисляющихся быстрее медных.
Ремонт в таком случае невозможен. Решение – замена поврежденного сегмента. Монтаж следует проводить аккуратно, чтобы исключить повторные дефекты.
2. Короткие замыкания
Соединение нестабильно. Возможны полные обрывы связи, потери данных. Причины КЗ таковы:
- Нарушения целостности изоляционной оболочки;
- Непрофессиональный обжим, недостаточно плотная установка коннекторов;
- Длительный контакт с влагой, приведший к окислению металла.
Если диагностические устройства показывают КЗ, проводится осмотр. Простой ремонт при повреждениях оболочки – восстановление изолентой. Ослабшие коннекторы следует заменить, взаимодействие с водой – устранить.
3. Плохой контакт
Сеть работает, однако, скорость – снижается, данные передаются с ошибками. Как правило, дефект связан с недостаточной плотностью посадки коннектора или попаданием влаги в контактную область. Рекомендуется переустановка разъема 8P8C.
4. Перекрещивание жил (перепутаны пары)
Ошибка монтажа. С одной стороны патч-корда коннектор установлен грамотно, на противоположном конце – жилы из разных пар перепутаны. Такой дефект легко обнаруживается простейшими тестерами. Устранение – повторная опрессовка с соблюдением верной схемы расположения проводников.
Частые вопросы и ответы на них
1. Как проверить целостность витой пары?
Проще всего – визуально. Однако, такой метод позволит обнаружить только явные дефекты, разрывы, затронувшие внешнюю оболочку. Обнаружение скрытых дефектов возможно только измерительными приборами.
2. Как найти обрыв витой пары?
Мультиметром или LAN-тестером. Улучшенные модели не просто определяют факт обрыва, но указывают на его локализацию, что упрощает обнаружение и замену поврежденного сетевого сегмента.
3. Как выбрать измерительный прибор?
Администраторам небольших сетей подойдут обычные тестеры со светодиодной индикацией, крупных – продвинутые, с расширенным набором функций для поиска неисправностей, ЖК-дисплеем. Прозванивать одиночные патч-корды можно мультиметром.
Итог
Потеря связи, снижение скорости, искажения сигнала – перечисленные явления связаны как со сбоями сетевого оборудования, так и с повреждениями интернет-кабеля. При их фиксации, рекомендована проверка. Она поможет установить специфику поломки, определить оптимальный спектр ремонтно-восстановительных мероприятий, эффективных, но исключающих лишние расходы. Часто проверить витую пару можно самостоятельно, но при отсутствии опыта обратитесь за помощью к специалисту.
