Как подключить витую пару к интернет розетке

Подключение витой пары к розетке, с одной стороны, несложная процедура, но в то же время, имеющая свои особенности и нюансы. В статье рассказываем о том, как как правильно подключить кабель к устройству и что для этого потребуется.

Что такое интернет-розетка и зачем она нужна

Интернет-розетку можно сравнить со стандартной электрической, но используется она для подключения устройств не к линии питания, а к Интернету или локальной компьютерной сети. Примеры устройств – ПК, ноутбуки, телевизионные приставки, умные ТВ-панели, роутеры, телефоны.

Классификация

1. Число разъемов. От этого зависит количество подключаемого оборудования;
2. Тип коннектора. Стандарт – RJ-45, но также встречается RJ-11, их комбинации (например, на 2 порта, 6 категории или экранированные);
3. Пропускная способность. Максимум для UTP Cat.3 – 100 мегабит в секунду, UTP Cat.5e – гигабит, UTP Cat.6 – 10 гигабит;
4. Метод монтажа. Внутренний, с размещением контактов и механизмов в стене, накладной – поверх.

Конструкция

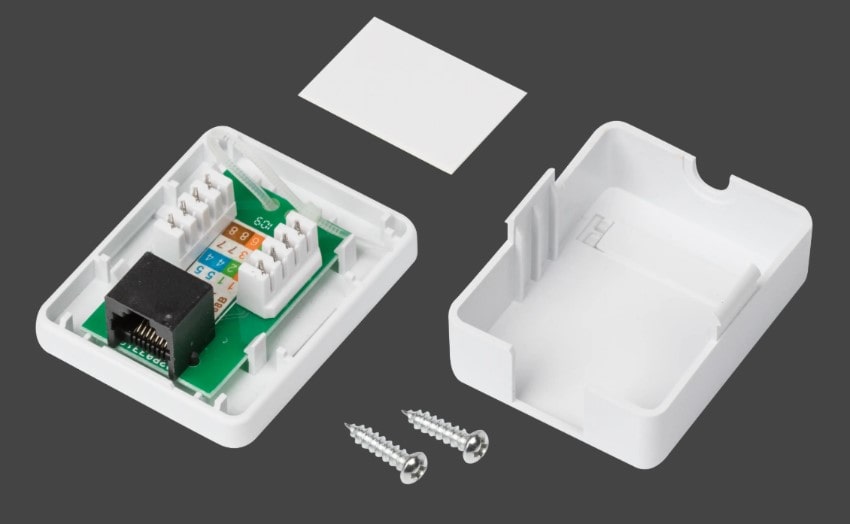

Основа розетки – пластиковый или металлический корпус с контактной группой, к которой подключается Ethernet-кабель, разъемы RJ45. Внешний элемент – декоративная накладка. На некоторых моделях предусматривается светодиодная индикация, обозначающая статус подключенного устройства, пружины, зажимы, улучшающие контакт с проводниками.

Схемы подключения витой пары к розетке

Выделяют два главных стандарта:

1. TIA/EIA-568A;
2. TIA/EIA-568B.

В случае с 568A первый контакт нужно соединить жилу с зелено-белой изоляцией, 568B – с оранжево-белой. С точки зрения надежности, стабильности коммутации, они равнозначны, но наибольшее распространение получил второй вариант (тип B).

Распиновка витой пары для интернет-розетки по цветам

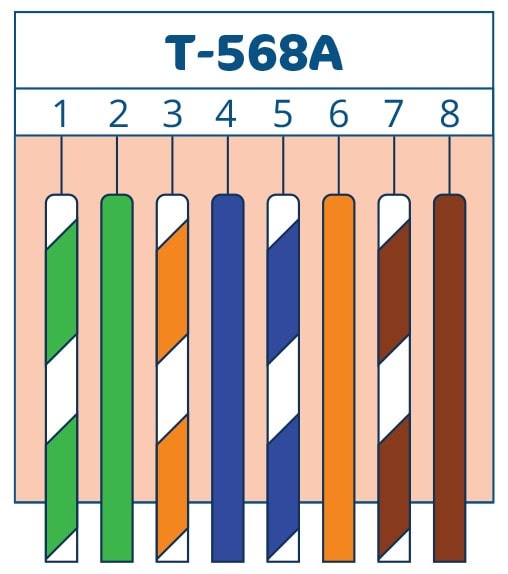

Схема определяется стандартом. Цветовой порядок для TIA/EIA-568A:

1. Зелено-белый;
2. Зеленый;
3. Оранжево-белый;
4. Синий;
5. Сине-белый;
6. Оранжевый;
7. Коричнево-белый;
8. Коричневый.

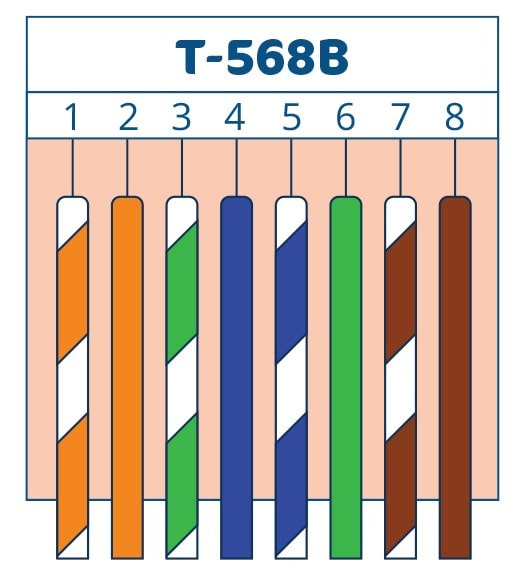

Для более распространенного формата TIA/EIA-568B установлен следующий порядок по цветам:

1. Оранжево-белый;
2. Оранжевый;
3. Зелено-белый;
4. Синий;
5. Сине-белый;
6. Зеленый;
7. Коричнево-белый;
8. Коричневый.

Расключение витой пары в розетке

Инструкция для Ethernet-проводов с 4 парами и 8 проводниками:

1. Удаление внешнего изоляционного слоя с кабеля. Можно воспользоваться острым ножом, например, канцелярским, или клещами. Достаточно снятия 4-5 сантиметров. Операция требует аккуратности. При повреждении жил, оставлении на них царапин, заломов, следует отрезать дефектный сегмент и повторить манипуляцию. В противном случае – нарушается стабильность коммутации, падает скорость;
2. Выравнивание проводников. Удалять с них изоляцию не нужно. При установке, сработают острые медные микроножи на пружине, обеспечивающие фиксацию и плотность механического контакта;
3. Разбор розетки. Крышка, скрывающая контактную область, фиксируется защелками или винтами. Во втором случае, понадобится отвертка с соответствующим шлицем. В первом – удастся обойтись без инструмента;
4. Укладка жил в соответствии со стандартом устройства – TIA/EIA-568A или TIA/EIA-568B. Он обозначается на корпусе в виде маркировки или прописывается в сопроводительных документах, техпаспорте;
5. Обжим витой пары в розетке. В идеале используется экстрактор. При отсутствии – нож или отвертка с тонким плоским шлицем. Действовать нужно аккуратно, без чрезмерного усилия. В некоторых розетках достаточно вернуть на место крышку – она создаст нужное давление;
6. Установка устройства. Накладное – закрепляется на основании винтами или защелками. При этом Ethernet-провод должен заводиться сверху, разъем для 8P8C – снизу. Корпус внутренних розеток располагается в заранее смонтированном стакане;
7. Установка декоративной панели, проверка работоспособности. Можно воспользоваться кабельным тестером или подключить сетевое устройство. При отсутствии связи, необходимо проверить распиновку. 9 из 10 неисправностей связаны с ней.

Расключение розеток на 4 проводника

Алгоритм действий аналогичный. Меняется порядок распиновки. 1, 2, 3 контакты соответствуют бело-оранжевому, оранжевому, бело-зеленому проводникам, 6 – зеленому. Остальные – остаются свободными. Такой формат ограничивает пропускную способность гигабитом в секунду, 8 задействованных жил – 10 гигабитами.

Как подключить двойную розетку?

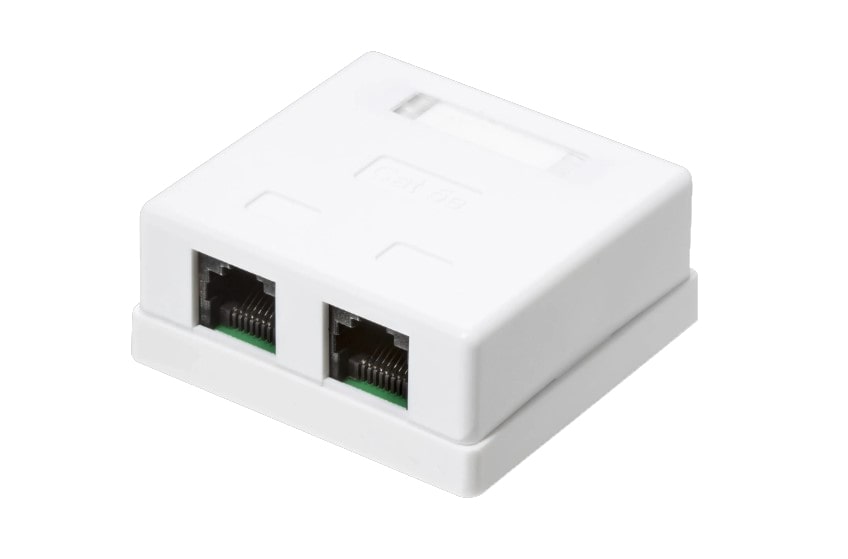

Сдвоенные розетки рассчитаны на подключение двух сетевых устройств. Их установка предусматривается еще на стадии проектирования СКС (ЛКС), требуется вывод пары Ethernet-кабелей. Формат помогает сэкономить место, заложить основу для модернизации сети, добавления оборудования.

При монтаже актуальны те же правила, что и для одиночных устройств. Отличие – подключение проводов к контактным группам. Их две. Сначала укладывается первая витая пара, затем – вторая.

Распространенные ошибки

Частые ошибки, совершаемые при установке, таковы:

1. Некорректное размещение жил. Ориентиры – маркировка, класс устройства, расцветка проводников, чтобы их расположение соответствовало схеме;
2. Чрезмерное снятие изоляции. Оголенный металлический проводник крайне уязвим для внешнего ЭМ-излучения и перекрестных помех;
3. Неправильная подготовка жил. Очищать их от изоляции нужно аккуратно, острым ножом. Нельзя оставлять на металле царапины и зазубрины. Небольшие повреждения снижают плотность контакта, увеличивают риск выпадения, снижают качество связи.

Даже профессионально выполненная работа – не гарантия стабильной коммутации. Возможно, используются бракованные провода или розетка. Чтобы исключить подобные риски, лучше выбирать товары производителей, известных в мире связи, оформлять заказы в проверенных магазинах.

Итог

Обжать витую пару в розетке – задача, с которой можно справиться самостоятельно. Главное – не опыт, а аккуратность, следование инструкциям. При должной осторожности и терпении, удастся обойтись даже без помощи профессионального инструмента, ограничившись ножом и отверткой с тонким плоским шлицем.
