Как самому сделать патч-корд или обжим витой пары

Обжимка патч-корда – навык, полезный системным администраторам, пользователям, желающим без обращения к специалистам справляться с простейшими задачами. Как это сделать и какие инструменты потребуются? Каких подводных камней нужно избегать? Подробно отвечаем в статье.

Случаи, когда требуется самостоятельно обжимать патч-корд:

1. Нет возможности приобрести готовые патч-корды, а на руках только витая пара и пара коннектор 8P8C. Добавив в этот набор отвертку и канцелярский нож, можно произвести обжим своими руками. Да, такой способ не будет считаться “заводским качеством”, но за неимением других вариантов вполне подойдет для использования в домашних условиях.
2. Вы профессионально занимаетесь монтажом CRC, производите обжимку на объектах. На нашу статью попали, например, чтобы вспомнить схему распиновки патчкорда на 8 жил.

Базовые моменты

Распиновка патч-корда RJ-45 – процесс расположения жил (контактов) в коннекторе, при котором возможна эффективная передача сигнала, стабильная связь между устройствами.

Иногда процедуру называют расключением, разводкой или распайкой, но распиновка – наиболее предпочтительный вариант. Для упрощения задачи используется цветовая дифференциация по стандарту TIA/EIA-568, в которой каждая жила окрашена в определенный цвет. Стандарт допускает две вариации – “A” и “B”, отличающиеся по расположению проводов. Большее распространение в распиновке патч-кордов получил тип “B”, определить который можно по бело-оранжевому и оранжевому проводникам на первых позициях. В типе “A” на этих местах находятся зелено-белая и зеленая жилы.

Нужно подчеркнуть, что RJ-45 – это некорректное название коннектора 8P8C для восьми жилам, поддерживающего скорость передачи до 1000 мегабит в секунду. Тем не менее, термин настолько прижился в IT-среде, что между RJ45 (а в некоторых случаях и RG 45) и 8P8C, рассматриваемым в статье, можно поставить знак равенства, пусть для специалистов это и ошибка.

Немного о витых парах и коннекторах

Название кабеля объясняется его характерной структурой – проводников, скрученных в жилы попарно. Пары разделены полимерной изоляцией, которая повышает стабильность прохождения сигнала, уменьшает влияние электромагнитных полей и наводок.

8P8C (от английского “8 Position 8 Contact”) – аббревиатура “8 позиций, 8 контактов”. Она обозначает коннектор, к которому можно подвести 8-жильную витую пару, которая сейчас является стандартом, вытесняет 4-жильный аналог, не способный обеспечить скорость соединения более 100 мегабит в секунду.

Необходимые инструменты для обжима патч корда

1. В первую очередь, для обжима патч-корда потребуется витая пара. Подходящий стандарт для домашних и большинства коммерческих сетей – UTP кабель cat.5e (быстрый, но при этом недорогой). Экранирование, как правило, не требуется, но оно рекомендовано, если недалеко от коммутационной линии расположено силовое оборудование, источники мощного электромагнитного излучения, нарушающего передачу сигнала. Длину провода Ethernet рекомендуется взять с запасом, компенсировав ошибки, исключив чрезмерное натяжение, приводящее к обрывам линии. Материал жил – только медь, никакого алюминия.
2. Коннекторы. Проводу категории 5e нужны коннекторы соответствующего класса. Показатель качества – полностью позолоченные контакты, устойчивые к окислению, обладающие максимальной электрической проводимостью;
3. Кримпер, обжимные клещи. Функция – соединение витой пары с контактными группами коннектора. В теории, справиться можно и отверткой с тонким шлицем, но даже недорогой кримпер существенно ускоряет, упрощает задачу и улучшает результат. Если обжимать провода приходится регулярно, рекомендованы профессиональные обжимные модели с: храповым механизмом для плавности передачи усилия, ножами для аккуратного снятия изоляции, дополнительными гнездами для стандартов RJ-11 и других;
4. Стриппер. Нож для снятия изоляции. Не потребуется, если на кримпере предусмотрены лезвия. При нечастой работе, хватит и канцелярского ножа, главное – острота;
5. Шлицевая отвертка. Лучше приготовить набор, точные параметры шлица, толщину и ширину, сразу не угадать;
6. Тестер. Дома (если речь идет о редких единичных патч-кордах) он не понадобится – проверку проще провести подключением к конечным устройствам: роутеру, маршрутизатору, сетевой плате. Профессионалам, делающим десятки патч-кордов в день, без кабельных LAN-тестеров не обойтись. Функция – мгновенная проверка правильности соединения, корректного прохождения сигнала, отсутствия короткого замыкания.

Цветовые схемы распиновки патч корда на 8 проводов (4 пары до 1000 Мб/сек)

Методика распиновки патч-корда по цветам зависит от применения. Прямая схема предполагает соединение контакта с аналогичным, расположенным на другом конце провода. Она максимально распространена, позволяет наладить связь между устройствами разных типов, например, ПК и модема, без маршрутизатора. Ниже цветовые схемы распиновки по типам “A” и “B”.

Схема обжима 8-жильной витой пары тип “А” или T568A (наименее распространенный)

Тип “В” или T568B (наиболее популярный в СНГ)

Перекрестная

Второй вариант – перекрестный обжим патч-корда или “кроссовер”, ориентированный на соединение однотипного оборудования, например, двух ПК или ноутбуков. Используется он нечасто, по двум причинам:

1. Распространение беспроводных протоколов связи, более удобных, простых в настройке;
2. Внедрение функции автоматического MDIX – сигнал перекрещивается даже при прямой распиновке.

Схема распиновки RJ45 на 4 провода (2 витые пары до 100 Мб/сек)

Кабель с двумя парами проводников дешевле 4-парного аналога. Однако, скорость сети ограничена сотней мегабит в секунду. Коннектор используется стандартный, на 8 контактов. При прямой схеме расположение жил будет таким:

1. Оранжево-белая;
2. Оранжевая;
3. Зелено-белая;
4. Пусто;
5. Пусто;
6. Зеленая;
7. Пусто;
8. Пусто.

Перекрестная схема распиновки допустима, однако, крайне редка. Оранжево-белый контакт соединяется с зелено-белым, оранжевый – с зеленым, зелено-белый – с оранжево-белым, зеленый – с оранжевым. Используются каналы 1, 2, 3 и 6, остальные – остаются пустыми.

Как самому обжать патч корд - подготовка, инструкции и нюансы

I. Подготовка витой пары к обжимке

Первым делом, нужно подготовить витую пару по инструкции (задействованы оба конца):

1) Обрезка. Следует сделать отрезок длины, соответствующей протяженности линии. Большой запас не требуется, чтобы исключить провисание. Однако небольшой все же необходим во избежание чрезмерного натяжения. Срезка проводится кримпером, если он укомплектован лезвиями, либо хорошо заточенными кусачками. Пункт не обязателен, если уже есть отрезанный кабель необходимой длины.

2) Снятие изоляции. Необходим стриппер или канцелярский нож. Снятие проводится примерно на 1.5-2 длины коннектора, что идентично 3-4 сантиметрам. Чрезмерный отступ приведет к тому, что проводники не войдут в коннектор полностью, соединение окажется ненадежным. Недостаточный – к невозможности ввода в пазы. Действовать следует аккуратно, без чрезмерных усилий, способных повредить жилы.

3) Раскрутка жил. Изначально, они плотно скручены парами. Задача – аккуратно раскрутить и выровнять их, распределив в соответствии со схемой обжима патч-корда. Под изоляционным слоем находится нейлоновая нить, повышающая прочность провода, стойкость к нагрузкам на разрыв. Ее нужно отвести назад, чтобы не мешалась.

4) Выравнивание проводов. Жилы обрезаются строго под прямым углом, чтобы получилась равная длина.

II. Обжим кабеля кримпером

Подготовленную витую пару нужно ввести в коннектор и плотно (до крайнего положения) продвинуть все жилы, чтобы они оказались под контактными ножами из металла с золотым покрытием. Правильность снятия изоляции определяется конечным положением изоляционного слоя. Он должен находиться в точке сужения, полностью скрываться под защелкой.

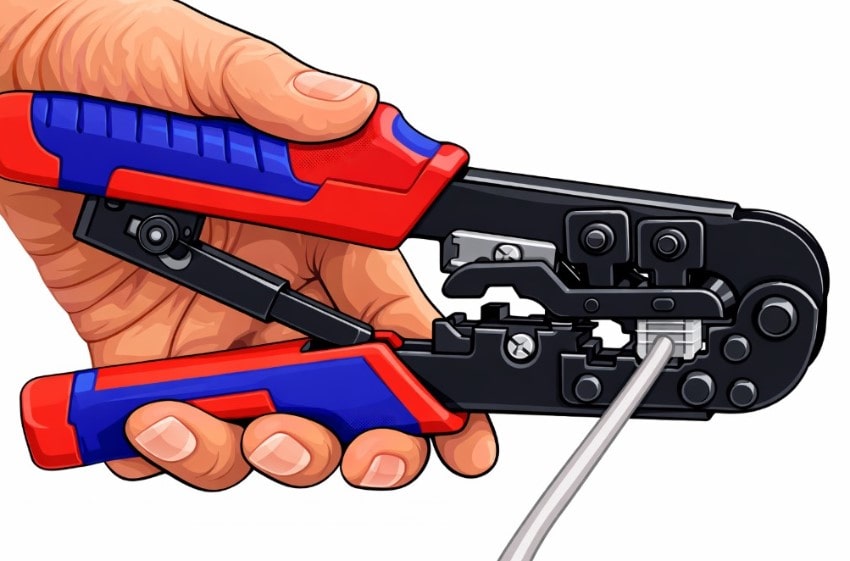

На следующей стадии придется воспользоваться кримпером. Алгоритм следующий:

1. Размещение коннектора в обжимной каретке. Клещи укомплектованы ограничителями, исключающими ошибочное расположение;
2. Сжатие рукоятей. Отпустить их можно, когда раздастся щелчок, говорящий о срабатывании стопорного механизма;
3. Извлечение коннектора. Если металлические ножи прорезали оболочки проводников, коннектор не норовит соскользнуть при внешней нагрузке – все сделано грамотно. В противном случае, придется повторить процедуру или, как минимум, отверткой с плоским шлицем аккуратно дожать контакты, плотнее зафиксировать кабель в коннекторе.

Аналогичные манипуляции проводятся и с другой стороны кабельного отрезка.

III. Проверка патч-корда

При проверке полученного патч-корда тестером коннекторы размещают в соответствующих разъемах и активируют устройство. Зеленый индикатор указывает на правильность результата, красный – на короткое замыкание, отсутствие индикации – на отсутствие контакта. При замыкании, придется снять коннектор и переделать работу, при отсутствии электрического соединения – попробовать поджать контакты отверткой. Альтернативные методы проверки готового патч корда:

1. Мультиметром. Нужно по очереди приложить щупы к парным проводникам. Сопротивление должно быть идентичным, отклонения – повод переделать работу;
2. Подключение к устройствам. Например, к модему и сетевой плате компьютера. Если сразу после подключения замигали индикаторы, появились уведомления об обнаружении нового устройства, подключении к интернету – все выполнено корректно.

Как обжать коннектор RJ 45 без инструмента

Нет кримпера и стриппера, а работу нужно выполнить срочно? В целом, для обжима патч-корда можно обойтись одной отверткой, но такой метод лучше оставить на крайний случай. После подготовки кабеля и его ввода в коннектор, нужно придерживаться следующего алгоритма:

1. Поочередная запрессовка контактов отверткой, толщина наконечника которой – не больше 1 миллиметра, длина – 4. Усилие должно быть достаточным для пробития изоляционного слоя, но не чрезмерным, чтобы не повредить корпус и исключить соскальзывание, чреватое травмой. Правильное положение контакта – не вровень с корпусом, а чуть глубже, чтобы пазы были заметны;
2. Защелкивание кабельного фиксатора. Элемент вдавливается и поджимается к внешнему изоляционному слою.

Быстрый обжим безинструментальными коннекторами

Технология обжимки патч корда построена на использовании специальных “безинструментальных коннекторов”. Их минус – цена, которая в разы выше, чем у стандартных, однако, она компенсируется удобством. Корпус разделен на две половины, соединенных раздвижным шарниром. На внутренних поверхностях сформированы матрицы с выступами и пазами для закладки жил и их продавливания простым усилием, без инструмента.

Как и в случае с обычными коннекторами, обжим начинается с подготовки кабеля. Дальнейшие же действия такие:

1. Размещение жил в пазах. Выпадение исключено – предусмотрены фиксаторы;
2. Закрытие коннектора;
3. Сдавливание крышек до щелчка, говорящего об успешном выполнении операции.

Распространенные ошибки по обжиму патч-корда

Схема обжима патч-корда витой пары довольно проста, но новички не застрахованы от ошибок. Разберем наиболее распространенные:

• Повреждение изоляции медных жил при снятии внешней оболочки. Спешка вредна, лучше сместить акценты на точность и аккуратность;
• Снятие слишком большого участка внешней изоляции. Жилы торчат из коннектора или не входят полностью. Лучше действовать по правилу “семь раз отмерь, один – отрежь”;
• Раскручивание пар при недостаточном снятии внешней изоляции. Это неудобно, приходится прикладывать лишние усилия, приводящие к повреждениям;
• Подбор неправильной схемы распиновки. Нужно сразу уточнить, как будут использоваться патч-корды;
• Недостаточно плотное сжатие фиксатора. Если кримпер не справился, можно создать дополнительное усилие отверткой;
• Неподходящая длина патч-корда. Нужно исключить выраженные провисания, натяжения, радиусы изгиба. Максимум длины – 100 метров, превышение чревато проблемами со связью, нестабильностью передачи, снижением скорости.

Что делать, если патч-корд не работает?

Если самостоятельно сделанный патч-корд вдруг оказался нерабочим, нужно выполнить следующее:

1. Проверка работоспособности соединенных устройств. Возможно, дело не в кабеле и не в допущенных ошибках, а в повреждении модема или сетевой карты. По возможности, нужно подключиться к другому, гарантированно исправному, оборудованию;
2. Неправильная распиновка. Следует убедиться, что жилы в коннекторах расположены правильно. В противном случае – придется переделать;
3. Слабый контакт. Их придется аккуратно дожать отверткой.

Вопросы и ответы

1. Как снять коннектор 8P8C, если что-то пошло не так?

Вопросом часто задаются новички, допустившие ошибки. Деталь одноразовая, специалисты не советуют повторное применение. Отрезать, выбросить, взять новый. При острой необходимости, можно попробовать осторожно извлечь жилы иглой, но это – крайняя мера.

2. Какой патч корд лучше: заводской или изготовленный своими руками?

Заводская деталь надежнее, проходит тестирования и испытания. Однако, самодельное обжатие – дешевле и длина будет на 100% отвечать требованиям. Для домашнего или не самого ответственного коммерческого (офисного) применения можно использовать и самодельные “шнуры”. Соединять ими серверы, критически важное оборудование не стоит – лучше выбрать сертифицированный фабричный аналог.

3. Нужен ли профессиональный обжимной инструмент?

Для разовой домашней работы – не нужен. Хватит отвертки и канцелярского ножа (опционально кусачек). Впрочем, для редкий, но периодических обжимов лучше приобрести простейший кримпер. Стоит он недорого, а задачу упрощает в разы.

Подведение итогов

Схема подключения патч-корда несложна, новичок быстро поймет тонкости, отработает процесс до автоматизма. Возможно, при первой обжимке придется допустить несколько ошибок, впустую израсходовать 10 сантиметров провода и 3-4 коннектора. Однако, опыт и знания стоят того!

Вариантов практического применения умения обжимать патч-корды масса. Например, при переезде в новую квартиру можно без вызова мастера наладить проводное подключение роутера, телевизора и других устройств, которым нужна высокая стабильная скорость интернета. В офисе – создать локальную сеть, провести ремонт поврежденных магистралей СКС.
