Витая пара Cat.7 - особенности и характеристики

Ниже подробно разбираем характеристики витой пары 7 категории, проводим обзор основных отличий кабеля от ближайших “соседей”. Выделим преимущества и недостатки “семерки”, приведем примеры моделей, ответим на популярные вопросы.

Немного истории

Витая пара Cat.7 появилась в 2002 году. Она оказалась первым Ethernet-кабелем, обеспечивающим 10-гигабитную скорость связи при 100-метровой протяженности сетевого сегмента. Появление связано с ужесточающими требованиями к ЛКС и СКС. Уплотнение витков и экранирование S/FTP снижают выраженность перекрестных помех, обеспечивают устойчивость к внешним электромагнитным полям и радионаводкам.

Характеристики витой пары 7 категории

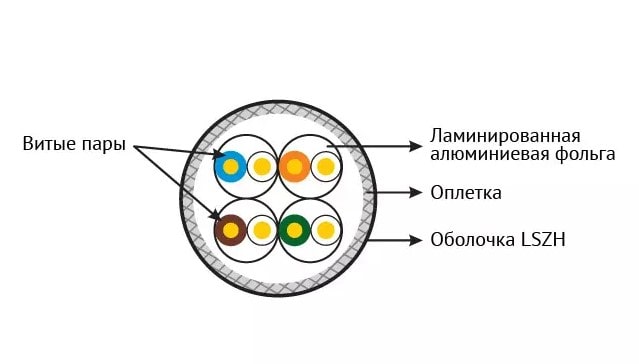

Структура стандартна: 8 одножильных проводников, свитых попарно с шагом, минимизирующим возникновение перекрестных помех, их влияние на стабильность передачи данных. Цельная структура жил уменьшает электрическое сопротивление, увеличивает дальность связи. Материал – медь.

Важны и другие параметры:

1. Частота сигнала – 600 мегагерц.
2. Максимальная скорость – 10 гигабит в секунду.
3. Диаметр жилы – 23 AWG.
4. Диаметр кабеля – 7.7 миллиметра.
5. Максимальная длина сегмента – 100 метров. При его превышении, корректная передача информации не гарантирована. Для увеличения протяженности коммутационной линии потребуются усилители, повторители.
6. Тип экранирования – S/FTP. Каждая проводниковая пара заключена в алюминиевую фольгу, все – в медную оплетку.
7. Жильность - в основном используются одножильные (solid) проводники.

Параметры витой пары Cat.7 позволяют использовать ее в ответственных сетях с жесткими требованиями к скорости и стабильности распространения сигнала. Центры обработки данных, комплексы наблюдения с HD-камерами, промышленные системы – примеры таких сетей.

Преимущества и недостатки Cat 7

Главный плюс витой пары Cat.7 – ее электротехнические параметры. 10-гигабитной скорости достаточно для подключения оборудования с высокой пропускной способностью, IP-камер разрешения Full HD, современных модемов, роутеров. 100-метровая дальность достаточна для крупных объектов, офисов, коммерческих и промышленных организаций. Недостатки в достаточной степени условны:

• Цельная структура жил ограничивает гибкость. При монтаже нужно строго соблюдать допустимые радиусы изгиба. Пренебрежение чревато образованием трещин, разрывов, нестабильностью или полной потерей связи.
• Калибр жилы – 23 AWG. Это увеличивает толщину и массу провода, прокладка требует дополнительного крепежа для равномерного распределения веса, исключения растяжения.
• Структура жилы – цельная, что также негативно сказывается на гибкости. Прокладка коммутационной линии сложной конфигурации затруднена или невозможна.

Рекомендации по эксплуатации

7-я категория подойдет для систем с жесткими требованиями к скорости и стабильности связи. Коммерческие приложения, офисные сети с оборудованием, пропускная способность которого выше гигабита в секунду, СКУД, комплексы видеонаблюдения с камерами высокой четкости – примеры. Экранирование допускает прокладку сигнального провода параллельно с силовым, близость источников мощного электромагнитного излучения, радиопомех.

При подключении сетевых устройств, скорость которых ограничена гигабитом в секунду, рациональнее использовать витую пару 5e. Она дешевле, легче, гибче.

Примеры кабеля кат 7

1. LAN-7SSTP-GY от LANMASTER. Ethernet-провод для внутренней прокладки. Сертифицирован по стандарту TIA/EIA 568-С.2. Материал внешней оболочки – поливинилхлорид серого цвета. Это снижает цену, подходит для монтажа в помещениях.
2. LAN-7SSTP-LSZH от LANMASTER. Структура и электротехнические характеристики провода идентичны предыдущему. Экранирование по стандарту S/FTP допускает монтаж в помещениях с мощным ЭМ-излучением. Калибр жилы – 23 AWG, структура – цельная. Особенность – внешняя оболочка на основе LSZH, безгалогенного материала. При воздействии высокой температуры, открытого огня, она не дымит, не выделяет токсичных веществ. Кабель используется на объектах с жесткими противопожарными требованиями (коммерческих, административных, транспортных).

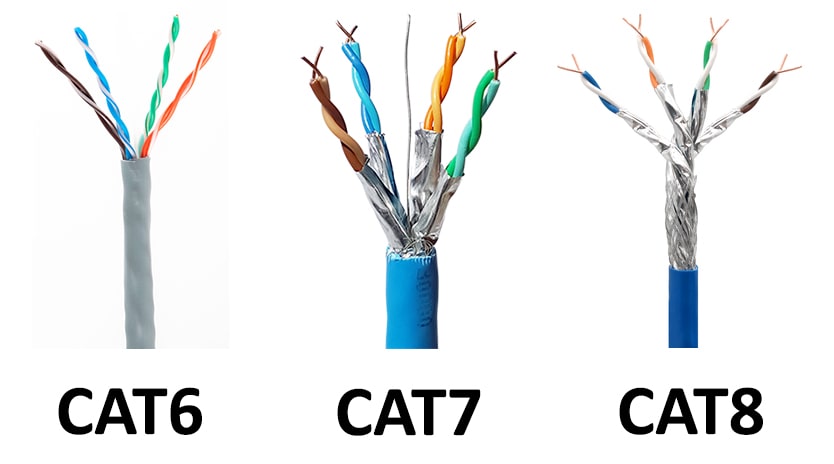

Отличия от “соседних” категорий: Cat 6 и Cat 8

6-я категория витой пары по электротехническим показателям уступает 7-й. У нее частота сигнала – 250 МГц, а 10 Гбит/с достижимы только на 55-метровых дистанциях (при увеличении до 100 – скорость падает до гигабита). Недостаток исправлен в Cat.6a, которая также дает 10 гигабит на 100 метров.

Кабель Cat.8 – разработка 2016 года, соответствующая стандартам 25GBASE-T и 40GBASE-T. Скорость передачи данных доходит до 40 гигабит в секунду, но лимит протяженности линии – всего 30 метров. То есть 8 категория опережает “семерку” по скорости, но уступает по дистанции.

Ответы на популярные вопросы

1. Где в основном используются кабели Cat.7?

В сетях, требующих 10-гигабитной пропускной способности: дата-центрах, офисах, ЛКС крупных предприятий.

2. Подходит ли кат.7 для бытового применения?

Подходит, но решение рационально только при подключении высокоскоростного оборудования. В большинстве случаев, достаточно более дешевых аналогов, например, Cat.5e.

3. Экранированы ли Ethernet-провода кат.7?

Да, по стандарту S/FTP. Это комплексное экранирование, предполагающее индивидуальный и общий экран. Допустим монтаж в условиях электромагнитных полей, радиопомех высокой мощности.

Вывод

Несмотря на появление в 2002 году, седьмая категория витой пары до сих пор сохраняет актуальность. При доступной цене кабель совместим с 10-гигабитными приложениями, решает большинство коммерческих и бытовых задач.
