Прокладка оптоволокна, его подключение к конечным устройствам, приемникам и передатчикам – непростая задача. При ее выполнении требуются вспомогательные модули, обеспечивающие целостность линии связи, стабильность ее структуры, надежность. Один из таких модулей – оптический кросс. В статье про функции устройства, его строение, критерии выбора.
Что такое оптический кросс простыми словами
Оптический кросс – это устройство (бокс или коробка), необходимое для комплектации оптоволоконного кабеля разъемами, подключения к активному оборудованию.
Назначение оптического кросса:
- Структурирование системы, распределение проводов для упрощения обслуживания, точности коммутации.
- Защита сварных соединений от механических нагрузок, исключение их повреждений.
- Хранение запасов оптоволокна.
Происхождение термина “кросс” до конца не явно. Некоторые специалисты склонны полагать, что это – аббревиатура с расшифровкой “Коммутационно-Распределительное Оборудование Средств Связи”. В англоязычных источниках вместо понятия “Cross” применяется “ODF”, “Optical distribution frame”.
В русскоязычной литературе встречаются синонимы, например:
- разветвительная коробка для распайки оптики;
- бокс;
- полка;
- панель;
- ящик.
Буквенные обозначения оптического кросса - популярные аббревиатуры и их расшифровка
Различны не только термины, но и аббревиатуры, обозначающие оптико-волоконные кроссы. Чаще прочих встречаются:
- ШКОС – Шкаф Кроссовый Оптический Стоечный. Предназначение – для монтажа в 19-дюймовую стойку.
- ШКОН – Шкаф Кроссовый Оптический Настенный. Крепится к стене кронштейнами или дюбелями.
- КРС - КРосс Стоечный.
- КРН - КРосс Настенный.
Иногда можно увидеть аббревиатуры вида “УМ”, “универсальный малогабаритный’ – для монтажа в стесненных условиях или “УБ” – уличный. Маркировка “УБ” указывает на модель с высоким защитным индексом, выдерживающую погодные, механические воздействия.
При работе с распаячными коробками для оптоволокна приходится сталкиваться и с другими аббревиатурами:
- КДЗС – Комплект Для Защиты Соединения. Гильза ставится на сварном соединении волокна. Нагрев активирует клеевой слой и усадку элемента. Он прочно сцепляется с основанием, защищает соединение от механических нагрузок, воздействия влаги, продлевает срок службы.
- ОВ, ОК – Оптическое Волокно или Кабель.
- ЦСЭ – Центральный Силовой Элемент. Внутренний стержень, обеспечивающий прочность оптоволоконной линии, защищающий от разрывов.
Для чего нужна оптическая кросс-панель и как она работает?
Оптоволоконный бокс – это пассивное устройство. Мастер разваривает кабель на розетки, защищает точки соединения гильзами КДЗС, подключает кросс к активным сетевым компонентам через оптико-волоконный патч-корд. Несмотря на пассивность конструкции, удается решить несколько важных задач:
- Сохранность оптоволокна при прокладке и использовании.
- Защита оптики от механических, атмосферных и других нагрузок.
- Стабилизация радиуса волокна, исключение перегибов, провоцирующих потери мощности, разрывы.
- Упрощение обслуживания. Все световоды сосредоточены в одном месте, что позволяет оперативно провести ремонт, переподключение и другие сервисные операции.

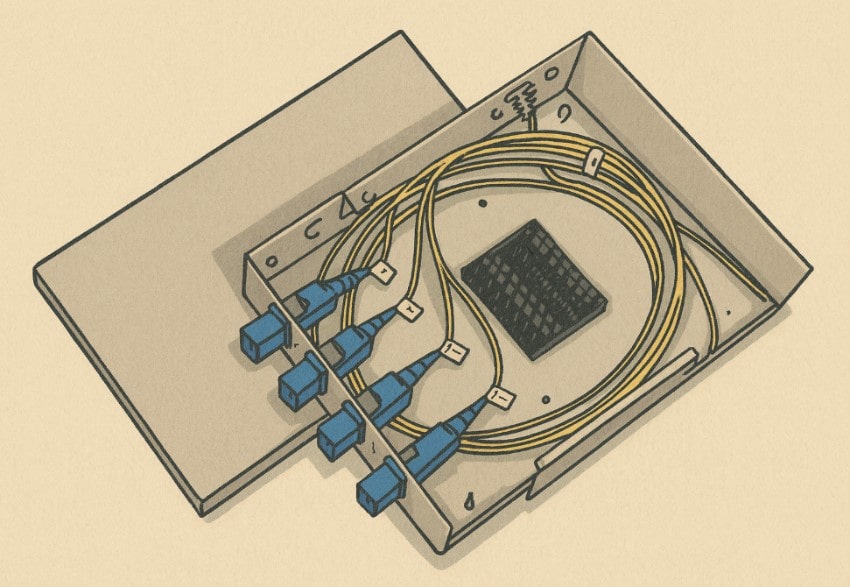

Состав и устройство оптического кросса
Несмотря разницу моделей, выражающуюся в габаритах, конфигурациях, приспособленности к кабелям определенного класса, они характеризуются близкой конструкцией. Базовые элементы выглядят следующим образом:
- Корпус. Короб из металла, сварной или сборный, покрытый порошковой краской для защиты от коррозии и декоративности. Внутри находятся кассеты, пигтейлы, запасы волокна для проведения экстренного ремонта, наращивания длины коммутационной линии.
- Узел ввода. В стандартном виде – сквозное отверстие с прорезями для фиксации волокон. В модифицированном – модуль с уплотнителями, препятствующими попаданию внутрь пыли, механических частиц, влаги.
- Планки. На стандартных моделях изготовлены из полимера, на антивандальных (особо прочных) – из металла. Независимо от материала и размеров, планки позволяют надежно закрепить разъемы. Конфигурация должна соответствовать классу, наиболее распространенные – SC, LC, FC. Размещение планки продумано с точки зрения удобства, что ускоряет, упрощает подключение, отключение оборудования, изменение конфигурации коммутационной линии.
- Сплайс-кассета. Кассетный модули из модифицированного ABS-полимера для размещения КДЗС и запасов оптоволокна.
- Кронштейны. Характерны для стоечных моделей. Задача – фиксация на направляющих.
- Органайзеры. Позволяют структурировать оптоволокно для упрощения обслуживания, быстрого поиска необходимой линии. Вариантов органайзеров множество – зажимы, скобы и прочее.
Маркировка шкафов для оптоволокна с расшифровкой

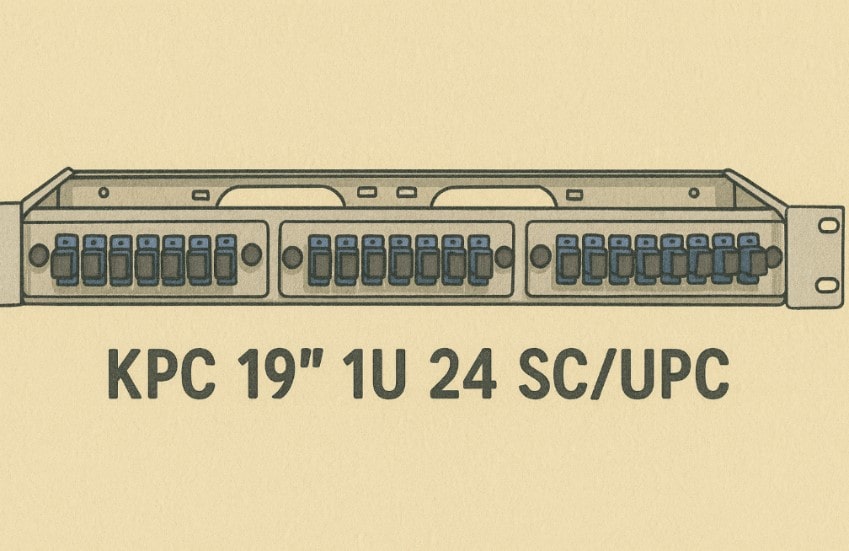

Специфику маркировки можно понять на примере модели от TWT – КРС 19” 1U 24 SC/UPC. Расшифровка:
- КРС – кросс стоечный.
- 19” – версия для установки в телекоммуникационную стойку или шкаф на 19 дюймов.
- 1U – установочная высота. В стойке устройство займет один юнит.
- 24 – количество оптоволоконных разъемов.
- SC – тип разъемов, Subscriber Connector.
- UPC – класс полировки Ultra Physical Contact.
Основная маркировка оптических кроссов наносится на металлический корпус, дублируется в техническом паспорте, инструкции, сопроводительных документах. Дополнительно может фиксироваться и другая информация, например индекс защиты.
В помещениях с нормальными микроклиматическими условиями, стандартными уровнями влажности и запыленности воздуха используются модели IP22. На улице допустим монтаж версий с индексом IP54 и выше, вплоть до IP65. Для них характерна усиленная герметичная конструкция, отсутствие зазоров, наличие уплотнителей на кабельных вводах, что исключает попадание пыли, влаги. Обязательно указание габаритов, длины, ширины, высоты, массы.
Сколько стоит оптический бокс и от чего зависит цена?
Факторов несколько, но наиболее значимый – габариты. Чем крупнее устройство, тем оно дороже. В среднем, стоечные модели на 24 порта стоят от 3 тысяч рублей, на 16 – от 2.5, на 8 – от 2.
Важна и конструкция. Например, антивандальные версии, предназначенные для уличной установки в местах с высокой проходимостью, дороже обычных. Причина – использование усиленных материалов корпуса, прочной марки стали, особых технологий сборки, гарантирующих прочность конструкции, комплектация уплотнителями, замковыми механизмами.
Вопрос-ответ
1. Какой состав оптического соединительного кросса и из чего он состоит?
Независимо от класса, базовый элемент – металлический корпус. Он обеспечивает жесткость, защищает находящиеся внутри элементы от повреждений. Также предусмотрены кронштейны, сплайс-кассеты, органайзеры и другие детали, отвечающие за функциональность, удобство эксплуатации, надежность.
2. Что такое разварка (сварка) кроссового шкафа?
Соединение оптоволокна со шнурами, ведущими к розеткам, сварным способом. Работа требует профессионализма, тщательного выравнивания и позиционирования, специального оборудования, дополнительной защиты точек соединения гильзами.
3. Требуется ли заземление оптоволоконного бокса?
Конечные устройства ВОЛС, согласно стандартам безопасности, регламентам, установленным Министерством связи, должны быть заземлены. Контакт, обеспечивающий эксплуатационную безопасность, защищающий от удара током, сбоев на линии питания, помех, подключается к корпусу или стойке.
4. Зачем нужна и для чего используется оптическая патч-панель?
Базовые функции – установка на оптико-волоконный кабель разъемов и его коммутация с конечным оборудованием через пигтейлы. Вдобавок, устройство защищает соединения от нагрузок, помогает структурировать кабельную сеть, упростить ее обслуживание.
5. Как выглядит волоконно-оптический кросс?
Стандарт – коробка из металла, окрашенная по порошковой технологии. Сзади располагаются выходные отверстия для ввода кабеля, в некоторых случаях – с дополнительным уплотнениями, спереди – посадочные гнезда для разъемов. Внутри короба – органайзеры, одна или несколько сплайс-пластин.
Оптическая распределительная коробка – столь же важный элемент ВОЛС, СКС, как телекоммуникационный шкаф, трансивер или медиаконвертер. Они необходимы в комплексах PON, GPON, FTTx, HFC, представлены множеством версий – стандартными, антивандальными, всепогодными.
Учет основных характеристик при поиске кросса – залог его соответствия эксплуатационным условиям, конфигурации системы, надежной защиты, упрощения монтажа и обслуживания оптоволокна.
